Quelles sont les nouveautés de la version QGIS 3.40 ?
Voici une présentation des quelques nouveautés qui ont attiré l’attention d’InfoSIG
Table attributaire

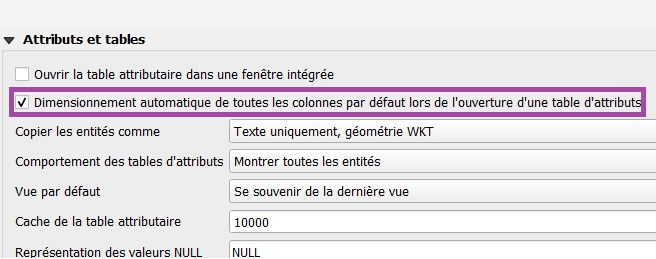

Redimensionnement automatique des colonnes de table attributaire
Une nouvelle option de l’application QGIS (Options > Sources de données) permet de redimensionner automatiquement les colonnes des tables attributaires à l’ouverture.
Cocher simplement l’option pour l’activer !
Fenêtre de filtrage pour une couche Shapefile (contexte OGR)
Fenêtre de filtrage pour une couche Geopackage (contexte Geopackage)
Expressions
Indication du contexte pour le filtre de couche
Pour les utilisateurs avancés, quand on paramètre un filtre de couche, une indication vient maintenant préciser le contexte dans lequel le filtre s’applique (OGR, Geopackage…)
C’est assez utile, car certains mots-clés (ou fonctions) utilisés dans la construction du filtre peuvent fonctionner dans un contexte et pas dans un autre !
Interrogation
Amélioration des relations présentées dans l’outil d’identification
Pour illustrer ces nouveautés, nous prendrons l’exemple de 2 tables « commune » et « fromage ». Une table « associe » permet d’affecter un fromage à une commune. Le paramétrage des 2 relations « fromage(s) » et « commune(s) » permet à QGIS d’exploiter ce lien.

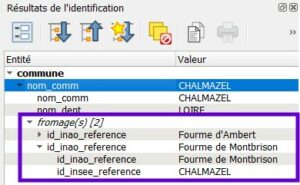

AVANT
En interrogeant un objet, on pouvait uniquement accéder à ses « enfants » dans le panneau d’identification. Dans notre cas, cela veut dire qu’on va pouvoir descendre à la table « associe », mais on ne pourra pas aller plus loin.

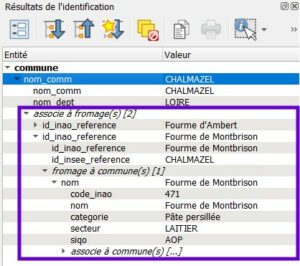

APRÈS
En interrogeant un objet, on peut suivre les liens dans les 2 sens (que l’objet soit parent ou enfant de la relation). Dans notre cas, on va pouvoir descendre à la table « associe » puis remonter à la table « fromage »…
Cette nouveauté s’accompagne de nouveaux comportements plutôt bienvenus :

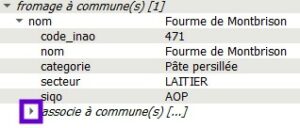

- Le chargement des éléments liés s’opère seulement en cliquant dessus :

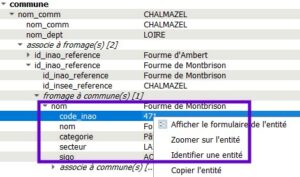

- Identification possible (via clic-droit) sur n’importe quel élément de l’arborescence ;
- Possibilité de désactiver l’affichage des informations provenant des relations ;

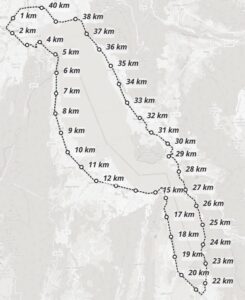

Exemple affichant la distance cartésienne
avec un intervalle de 1000 mètres

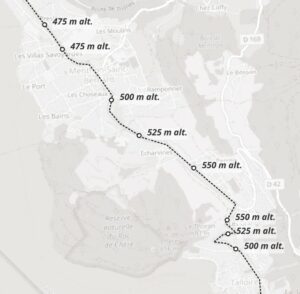

Exemple affichant l’altimétrie
avec un intervalle de 25 m d’altitude
Symbologie

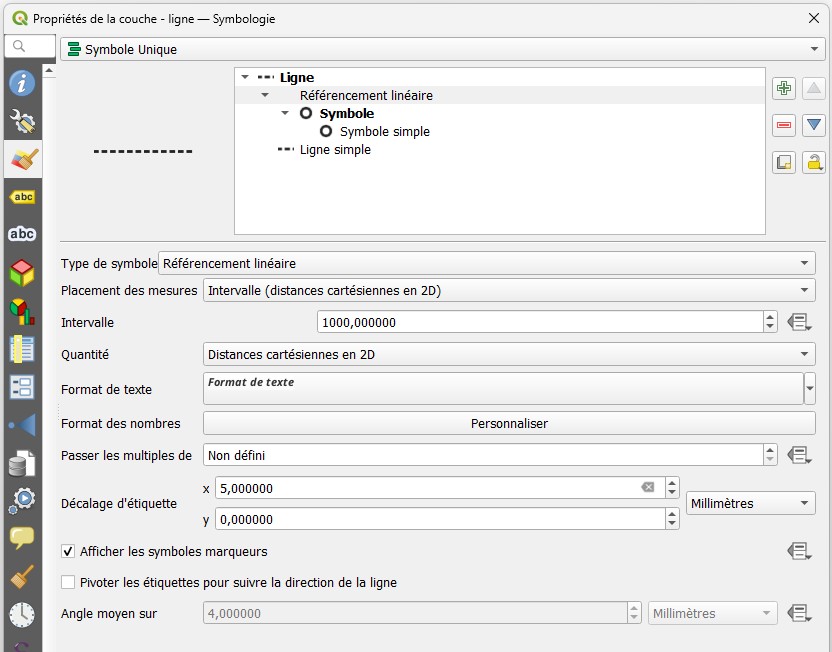

Référencement linéaire
Cette nouvelle symbologie permet de positionner des textes (+ symboles) le long d’une ligne.
Le choix du « placement des mesures » est déterminant :
• Intervalle (distances cartésiennes en 2D)
• Intervalle (valeurs Z)
• Intervalle (valeurs M)
• Sur chaque sommet
Les valeurs affichées sont indépendantes du choix de placement :
• Distance cartésienne en 2D
• Valeurs Z
• Valeurs M
Comme d’habitude dans QGIS, le format de texte est au rendez-vous (police, couleur, taille…).
Le format des nombres permet lui de paramétrer une expression (ajout de l’unité…).
Quelques options permettent de modifier le résultat obtenu :
- Passer les multiples de
- Décalage d’étiquette
- Afficher les symboles marqueurs
- Pivoter les étiquettes pour suivre la direction de la ligne

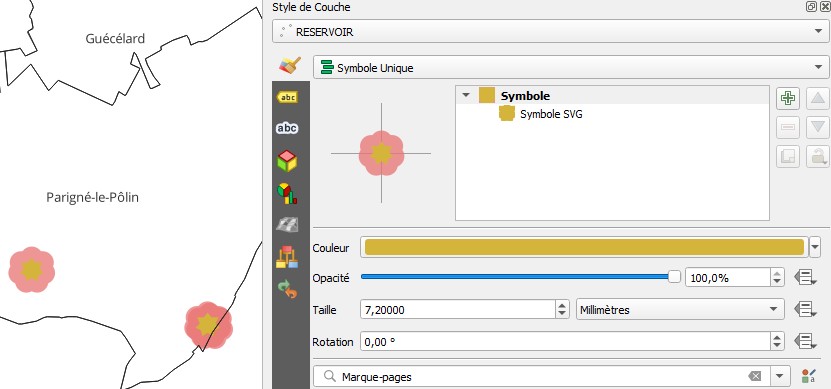

Tampon pour les symboles ponctuels
Qgis intègre maintenant la possibilité d’ajouter un tampon aux symboles ponctuels classiques ou svg. A l’instar des halos autour des étiquettes, le tampon de symbole ponctuel est un effet autour du symbole prévu pour le rendre plus visible sur le fond de carte. L’utilisateur choisit la couleur, l’épaisseur et le niveau de transparence du tampon.

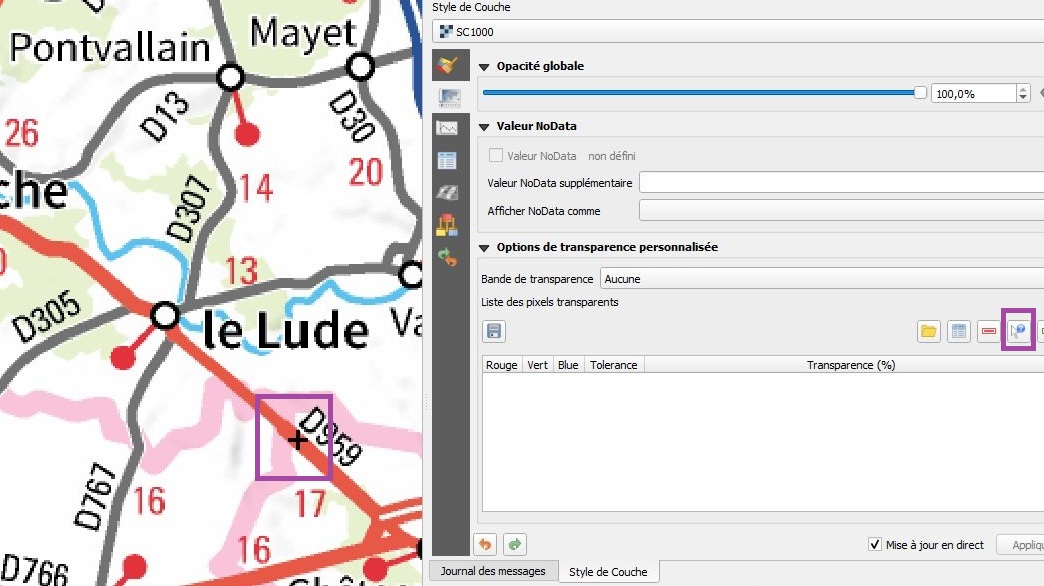

Tolérance autour des valeurs de pixels invisibles

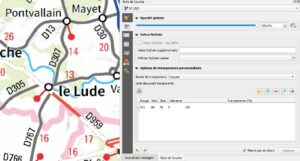

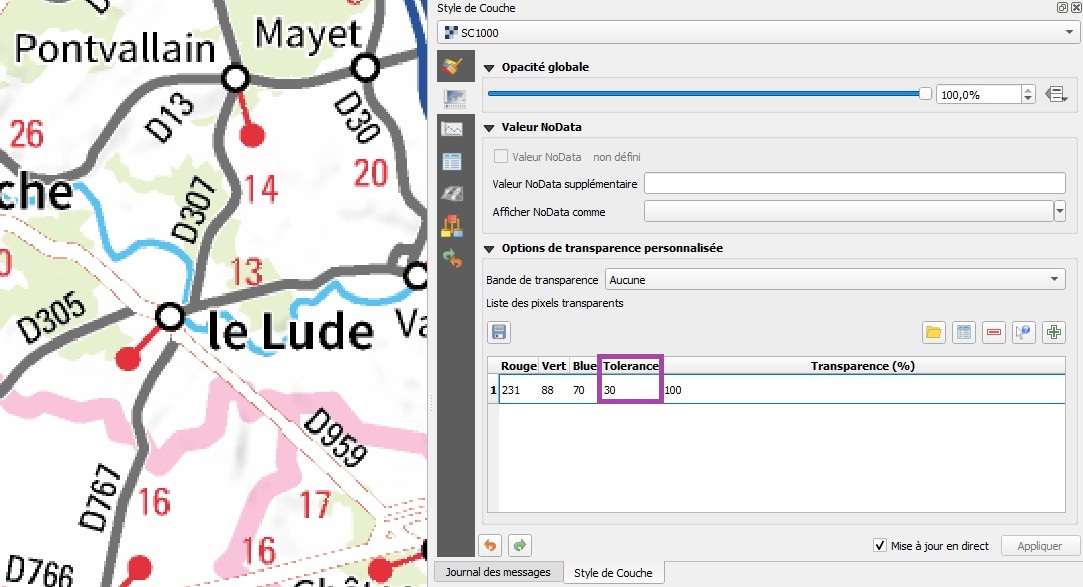

La version Qgis 3.40 Bratislava offre une option supplémentaire pour le choix des pixels transparents dans une grille RASTER. Dans une nouvelle case appelée « Tolérance », l’utilisateur choisit un pourcentage pour rendre transparents les pixels proches de la valeur de référence. Plus le pourcentage est important, plus la tolérance sera élevée, plus il y aura de pixels transparents.
Par exemple, ci-contre, il est possible de rendre transparent tous les pixels avec une teinte proche de celle du rouge des routes départementales.
Annotations

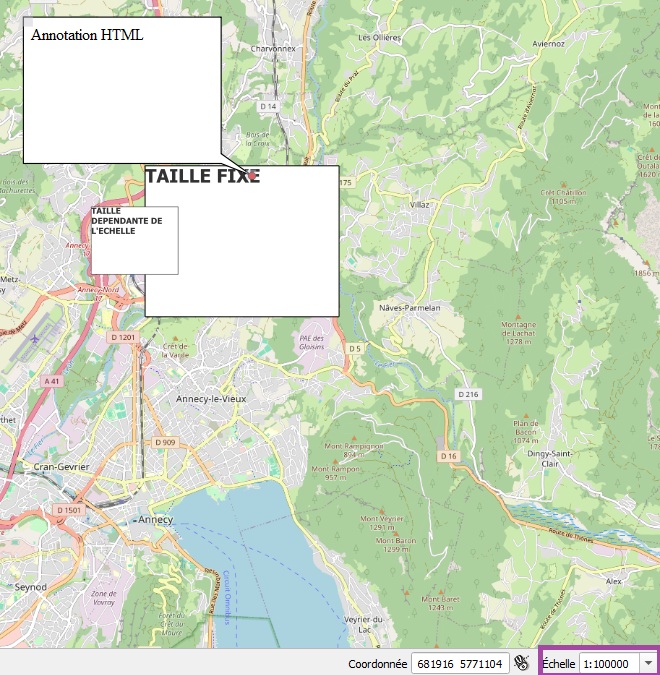

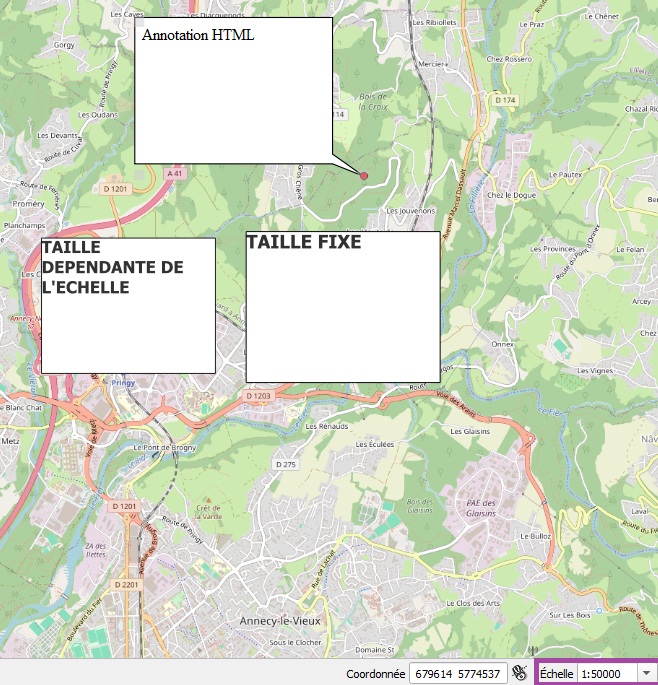

Ajouter des annotation à taille fixe
La version 3.40 améliore considérablement la gestion des annotations. Il y a maintenant deux boutons distincts pour ajouter une annotation avec du texte :
• Créer une annotation dans un rectangle (« Create annotation in rectangle »)
• Annotation HTML
A l’ouverture du projet en Qgis 3.40, il est prévu une conversion automatiques des anciennes versions d’annotations : l’ancienne annotation de texte devient automatiquement une annotation html. Le nouveau bouton « annotation dans un rectangle » offre plusieurs choix dans un menu déroulant :
- taille fixe qui se comportera exactement comme une annotation html
- taille dépendante de l’échelle où la taille du rectangle est en mètre à l’échelle.
Etiquetage
Gestion avancée des étiquettes
La version QGIS 3.40 permet de définir des règles d’étiquetage stockées au niveau du projet.

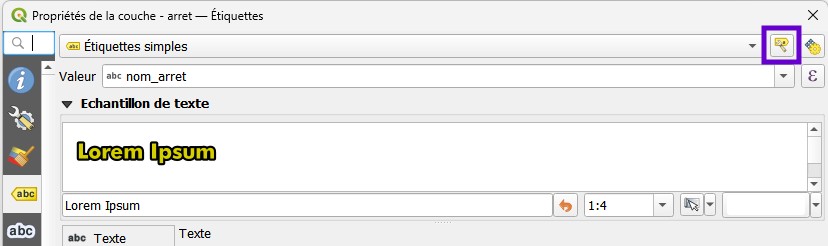

Pour les paramétrer, il faudra toutefois le faire à partir d’une couche :

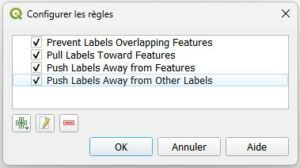

Différents types de règles sont paramétrables :
- Empêcher les étiquettes d’être placées au-dessus d’entités d’autres couches
- Empêcher de placer les étiquettes trop loin des entités d’une autre couche
- Empêcher de placer les étiquettes trop proche des entités d’une autre couche
- Empêcher de placer les étiquettes trop près des étiquettes d’autres couches

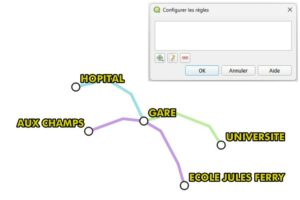

Illustration (avant paramétrage) :

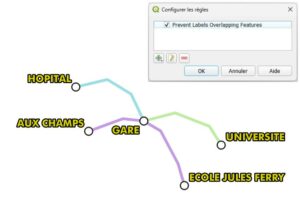

Illustration (après paramétrage d’une règle de non superposition) :
Différents types de règles sont paramétrables :
- Empêcher les étiquettes d’être placées au-dessus d’entités d’autres couches
- Empêcher de placer les étiquettes trop loin des entités d’une autre couche
- Empêcher de placer les étiquettes trop proche des entités d’une autre couche
- Empêcher de placer les étiquettes trop près des étiquettes d’autres couches
Diagramme
Diagramme collé

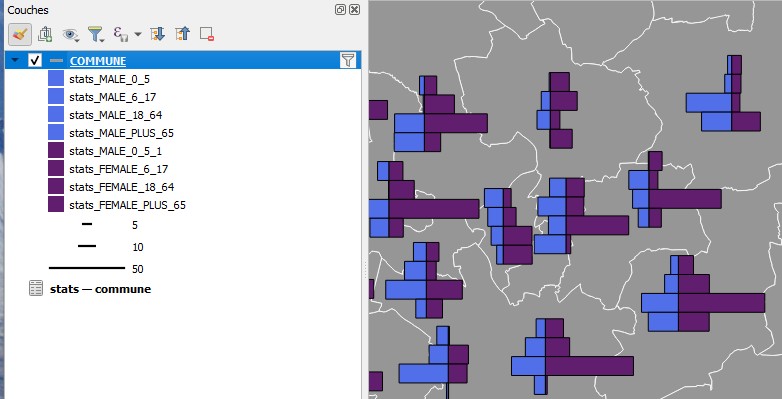

Qgis 3.40 Bratislava offre une nouvelle méthode pour placer plusieurs diagrammes adjacents appelés les « Sub diagrams ». Cela permet de créer des diagrammes complexes comme des pyramides des âges.
Ce nouveau type de diagramme est accessible via la propriété « Diagramme » de la couche puis l’option « Stacked Diagram »
Mise en page
Propriété de la page

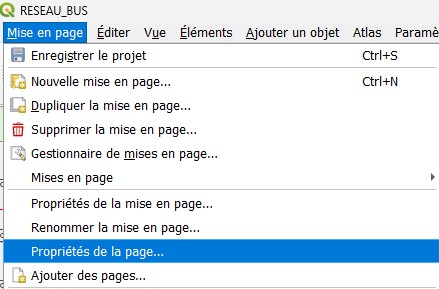

Dans cette version de QGIS, pour accéder aux propriétés de la page (taille, orientation), une nouvelle entrée a été ajoutée au menu Mise en page :
A noter : vous pouvez toujours utiliser le clic-droit sur la page !
Ajout de nouvelles méthodes de calcul pour l’échelle

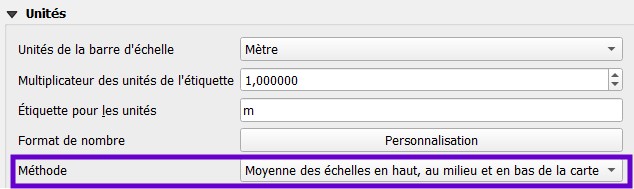

Un nouveau paramétrage permet de choisir la méthode de calcul de l’échelle de la carte.
Voici les options de calcul de l’échelle :
- Le long du bas du cadre de la carte
- Le long du milieu du cadre de la carte
- Le long du haut du cadre de la carte
- La moyenne de la mesure des trois options précédentes
Par défaut, la méthode de calcul de l’échelle est une mesure moyenne.

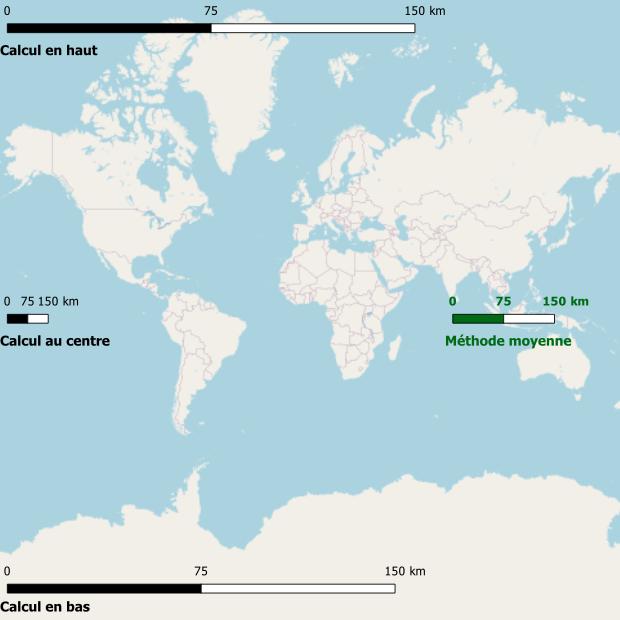

Illustration (ci-dessous) : sur une projection comme celle de Mercator, la taille de la barre d’échelle sera différente si on mesure la distance au niveau de l’équateur ou proche des pôles.

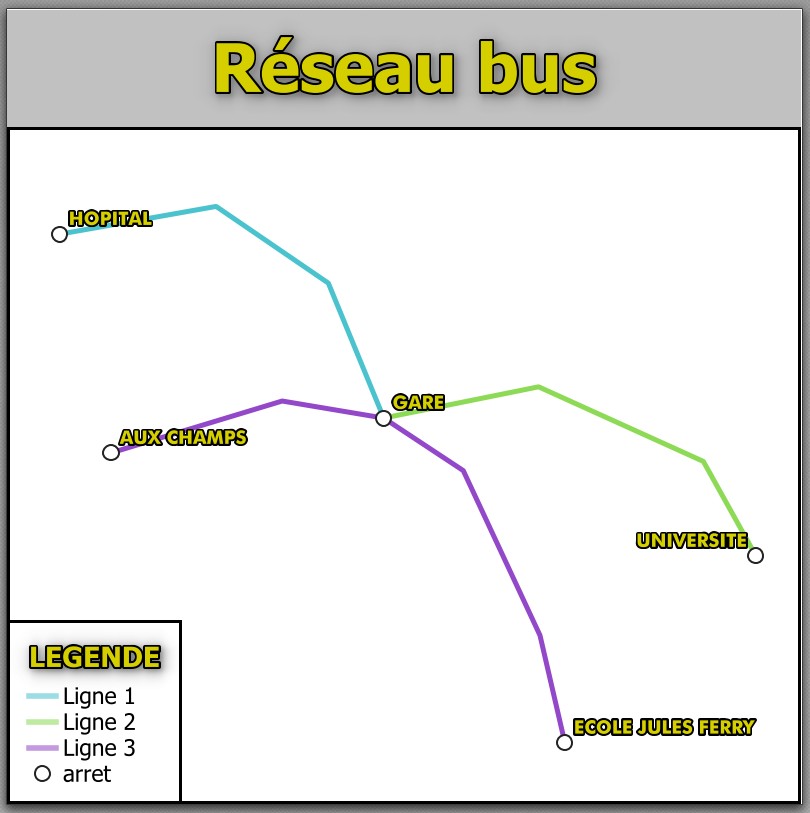

Associer un élément de la mise en page à un groupe pour PDF Geospatial

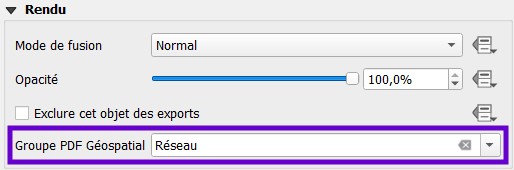

Dans les propriétés de rendu d’un élément (par exemple une légende) on peut définir un nom de Groupe PDF Geospatial.

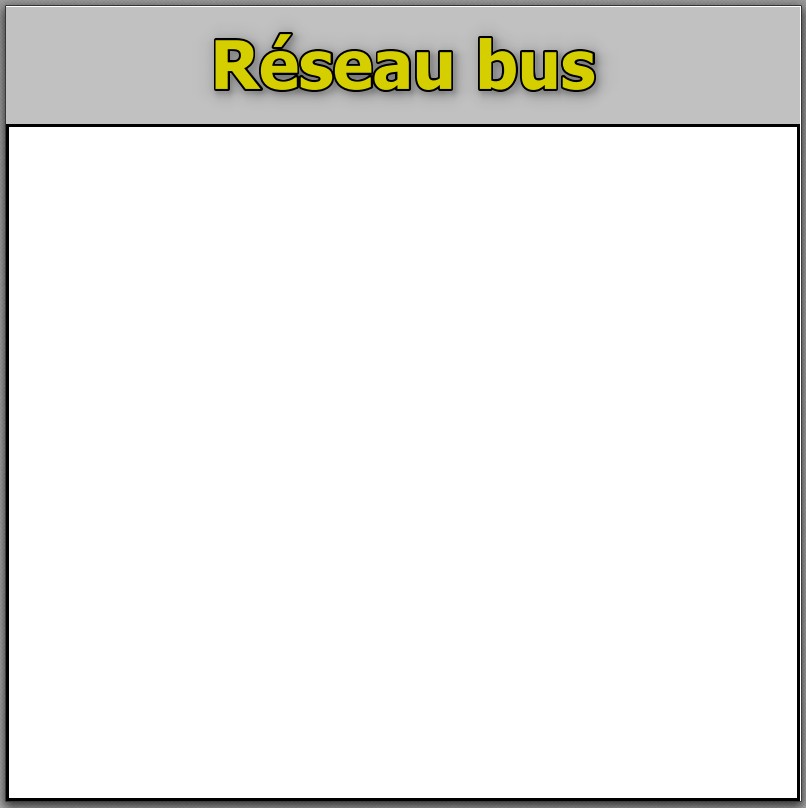

Grâce à cette association, si l’on affecte ensuite ce nom de groupe à l’une ou l’autre des couches exportées dans un PDF Geospatial, décocher le groupe fera disparaître les couches, mais aussi l’élément associé (légende, etc.)
